腐蝕試驗板檢測裝置

根據 DIN EN ISO 4628–8腐蝕試驗板的評估通常是靠肉眼觀察或使用尺子及類似的工具測量。這類方法一方面比較費力，另一方面，由這類方法得到的結果不太準確。

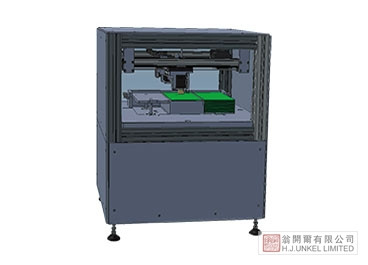

Q-Chain? SuMo腐蝕試驗板檢測裝置，從測量命令的生成到面板的評估都自動進行，不需對樣品做任何處理(如刮擦)，傳感器即可檢測試驗板的分層和生銹情況。

Q-Chain? SuMo的工作原理

Q-Chain腐蝕試驗板檢測裝置其測量原理基于可區分分層和生銹的脈沖熱成像，粘連與非粘連層次間的信號差異顯著，因此可被精確地檢測。設備的傳感器裝在X/Y軸(約60 x 50 x 50cm)裝置內，網格分辨率為0.15，使用該系統時不需去除剝落層，這樣可節省測試前的準備時間，同時也降低了用戶對試板表面造成潛在損壞的影響。 腐蝕板進行這樣的非破壞性評估之后，可放回試驗箱繼續進行鹽霧試驗或者老化試驗。

Orontec也自動輸送試板的設備，它可自動對試驗板進行連續處理。

試驗板都以條形碼或QR碼標記，這些代碼由集成攝像機讀取。這使得檢測結果準確無誤地與存儲于數據庫中的面板信息相匹配。

檢測結果

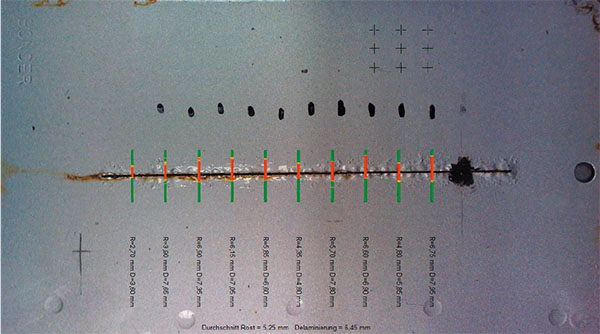

評估結果包含的信息比DIN EN ISO 4628-8要求 的更為詳細。例如，分層的無銹區域(黃色)可直 觀的與生銹區域(紅色)相對。系統給出的分層與銹蝕之間的差異有助于我們更進一步研究腐蝕作用 的進程。

ORONTEC 軟件 – 方便靈活

用于Q-Chain? SuMo腐蝕試驗板檢測裝置的ORONTEC 軟件 可以以 直觀而簡易的方式創建測量任務，這些測量任務 既適用于單塊板的測試，也適用于系列測試 。 與ORONTEC的其他產品一樣，Q-Chain? 數據庫可 安全并不過濾地存儲測量數據。

開放的接口允許數據庫集成到現有的系統中， 可以在本地電腦或內聯網端運行。檢測報告以 Excel 數據格式保存。
