分光輻射照度計CL-500A
京公網安備11010802041516號
客服電話
翁開爾（北京）科技有限公司
CL-500A是柯尼卡美能達推出的首款輕便、手持式的分光輻射照度計。憑借先進的光學傳感技術和創新的設計，CL-500A可用于評估新一代光源如LED、OLED、有機EL照明的顯色指數、照度、色度、相關色溫等參數。
無論在實驗室研發還是照明現場測量，CL-500A都可以滿足使用，為用戶提供便攜輕松的操作體驗。CL-500A運用了分光原理，內置光柵和傳感器陣列使其可以對光源光譜進行分析，通過光譜數據公式計算光源的顯色指數。顯色指數是對光源的光譜屬性和光品質定義的重要評估標準。用CL-500A可以測量得到一般顯色指數Ra和特殊顯色指數R1~R15。用傳感器陣列的另一個好處是可以復現光源的光譜圖，對如LED、OLED、高壓燈這類波峰能量集中、半波寬較窄的光源的光譜圖有很好呈現。
CL-500A不但可以測量顯色指數，還可測量照度、色坐標(1931xy, 1976u'v')、相關色溫T?uv、三刺激值XYZ、特征波長λ、色純度Pe、色差值。通過隨機附送的軟件CL-S10w，可連接電腦顯示光源的顯色指數評估圖、色溫色坐標圖、光譜數據等。針對同一批次LED也會出現較大色差的問題，軟件提供按顏色對LED分級的功能。
可通過電腦軟件CL-S10w，連接盡可能多10臺CL-500A同時進行多點測量，方便用戶對環境的照度均勻性、光源色溫進行跟蹤評估。
很久以前，人類就把物體并排放在自然光(太陽光)下觀察，比較各種顏色。盡管火把、蠟燭、白熾燈以及其他光源也都用來照明，但一直只有在自然光下比較顏色才是標準做法。
除了熒光燈，盡可能近LED(發光二極管)也已被用作照明燈。物體在這些光源下顯示的色貌與其在自然光下原色貌進行比較，兩者的接近程度就是光源的"顯色性"。
光源顯示的色調越接近自然原色，其顯色性就越好(或越高)。顯色指數是對燈或其他光源顯色性的量化結果，旨在提供客觀標準。顯色指數表示被測光源和標準光源※ 的接近程度。盡可能大值為100。顯色差異越大，值越小，說明被測光源顯示的顏色和自然原色的差距越大。
* 標準光源和被測光源的色溫相同。(光源的黑體軌跡與太陽光對應。)

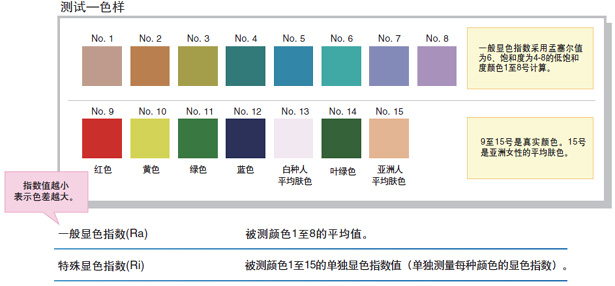

顯色指數包括一般顯色指數(Ra)和特殊顯色指數(R1至R15)

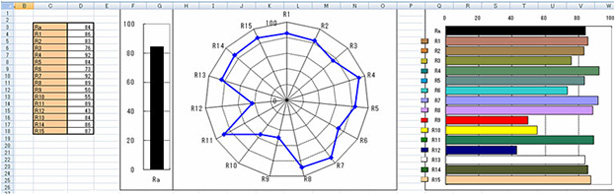

顯色指數采用直觀顯示，便于理解。被測光源和標準光源的色差一目了然，條形圖顯示一般顯色指數Ra(特殊顯色指數R1至R8的平均值)和15種特殊顯色指數(R1至R15)。

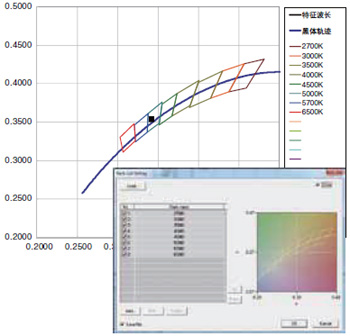

針對LED行業普遍關注的按顏色分級的問題，CL-500A配備軟件可提供LED色度分級的功能。

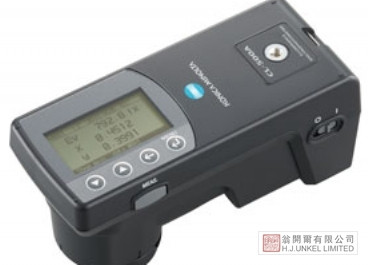

主機大小為70×83×165 mm，僅重350g的手持式，方便攜帶，可進行手持測量。另外，上下均有三腳架固定螺孔，可與支架裝置輕松組合。

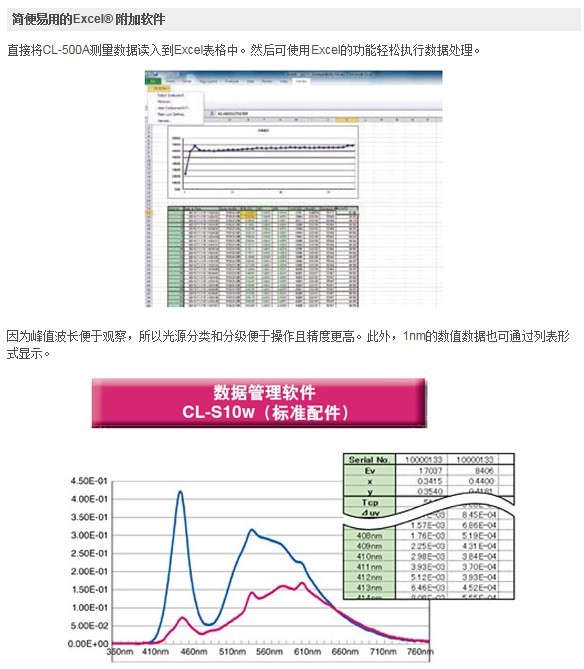

標配Excel? 附加軟件
| 型號 | 分光輻射照度計 CL-500A |
| 照度計等級 | 符合JIS C 1609-1:2006 AA普通級標準(*1) DIN 5032第7部分B級標準 |
| 光譜波長范圍 | 360～780nm |
| 輸出波長間隔 | 1nm |
| 光譜波長寬度 | 約10nm（半波寬） |
| 波長精度 | ±0.3 nm（JIS Z8724規定的435.8 nm、546.1 nm和585.3 nm(*2)校正波長）(*3) |
| 測量范圍 | 0.1～100,000lx（色度顯示在5lx以上） |
| 精度(*4,5) | Ev：顯示值的±2％±1數值 |
| （標準光源A） | xy：±0.0015 (10～100,000lx) xy ：±0.002 (5～10lx) |
| 重復性（2σ）(*4)（標準光源A） | Ev：0.5％＋1數值 |
| xy：0.0005(500～100,000lx)、xy：0.001(100～500lx)、 | |
| xy：0.002(30～100lx)、xy：0.004(5～30lx) | |
| 可見光區域相對光譜敏感度（f1'） | 1.5%以內 |
| 余弦感應特性（f2） | Ev：3％以內 |
| 溫度偏差（fT） | Ev：顯示值的±3％ xy：±0.003 |
| 濕度偏差（fH) | Ev：顯示值的±3％ xy：±0.003 |
| 測量時間 | 超快模式：約0.2秒（僅在連接電腦時） |
| 快速模式：約0.5秒 慢速模式：約2.5秒 | |
| 自動曝光時間設置（高精度）模式：約0.5~27秒 | |
| 顯示模式 | XYZ、X10Y10Z10、 Ev xy、Ev u'v'、特征波長、色純度、Ev、相關色溫T⊿uv、顯色指數、光譜圖形、峰值波長、⊿(XYZ)、⊿(X10Y10Z10)、⊿(Ev xy)、⊿(Ev u'v')、分級顯示 |
| 其他功能 | 數據存儲（100條數據）、用戶校準功能（連接電腦時）、連續測量（連接電腦時）、自動關閉功能 |
| 顯示語言 | 日語、英語、簡體中文 |
| 端口 | USB2.0 |
| 電源 | 內置可充鋰電池（每次充電可測量時間：6小時（新品充滿電））、電源適配器、USB數據線 |
| 工作溫濕度范圍 | -10～40℃、相對濕度85%以下（35℃）/無凝露 |
| 儲存溫濕度范圍 | -10～45℃、相對濕度85%以下（35℃）/無凝露 |
| 尺寸 | 70×165×83 mm |
| 重量 | 350g |
| 標準配件 | 護蓋（T-A13）、軟包、USB數據線、電源適配器、手繩、數據管理軟件（CL-S10w）、CL-500A專用軟件開發工具包（CL-SDK) |
| 可選配件 | 遮光筒(CL-A11) |
*1
當測量速度模式設為快速模式時得到第7.6.3部分的響應時間
*2
對于585.3nm，使用587.6nm的校正波長進行替代測量
*3
根據本公司測試校準(零位校準后，溫度變化在2°C以內)
*4
自動曝光時間設置(高精度)模式
*5
Ev(照度)為線性
*上述規格若有更改，恕不另行通知。
| 類型 | Excel?附加軟件提供更好的可操作性和數據管理功能。直接將測量數據讀入到Excel?，兼容CL-200A/CL-200、CL-500A。 儀器連接電腦軟件提供LED分級功能及自動校準功能。 |
| 操作環境 | Windows?XP：Excel?2003、Excel?2007 Windows?Vista：Excel?2007、Excel?2010 Windows?7：Excel?2010 |
| 兼用儀器 | CL-500A, CL-200A, CL-200 |
以上記載內容、規格及外觀如有更改，恕不另行通知。
以上出現的公司名稱、產品名稱均為各公司商標或注冊商標。
